智慧电气火灾云监控

本系统是通过现场安装的智能监测终端，实时采集并上传电气线路的剩余电流、温度、电流、电压等安全状态参数，经云平台的综合诊断分析，及时发现漏电、过载、短路、三相不平衡、过压、接触不良、温升异常等电气火灾故障隐患。借助手机、PC等智能终端，随时随地实现对电气火灾故障隐患的透明化监控管理,实现远程断电，灭弧功能。

方案优势

1、符合消防产品规范要求
本公司代理的智慧电气火灾云系统是通过现场安装，电气火灾监控探测器已取得公安部消防产品合格评定中心颁发的消防产品强制性3C认证证书；
2、平台功能强大
我公司云服务平台在实现电气火灾监控功能基础上，还提供电能管理、趋势预测、报警提醒及系统日报等云端增值服务。

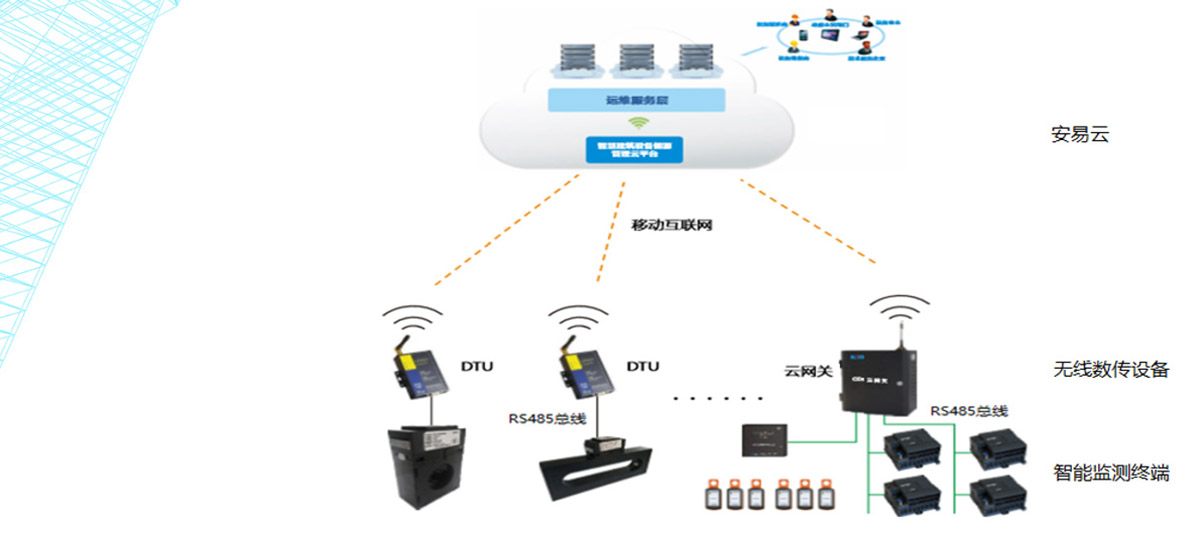

系统结构：
本系统由智能监测终端+无线数传设备+安易云三大核心部分组成。智能监测终端经无线数传设备（DTU及云网关），实现与安易云的无线移动互联。

终端配置：

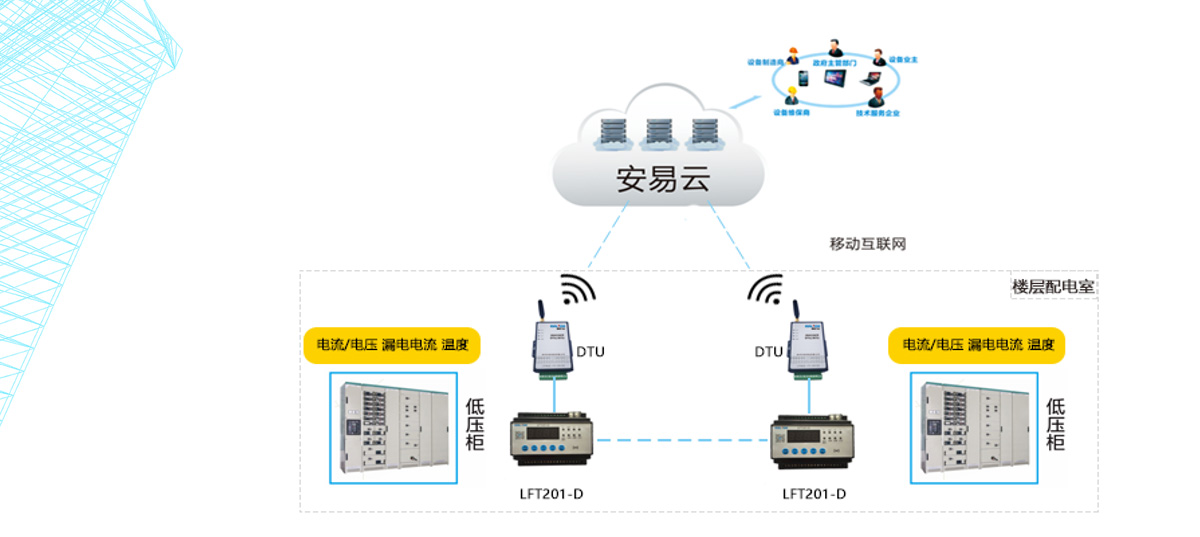

1、楼层配电箱
楼层配电箱配置LFT201-D电气火灾监控探测器+DTU无线数传模块，实现 “线路剩余电流+线缆接头及箱体温度”的监测与无线上传。
2、小型配电室（无高压柜且低压柜数量不超过10面）
1）、监测回路：低压进线柜回路和馈线柜重要出线回路；
2）、设备配置：
A、当总监测回路数不超过15路时，各监测回路分别对应配置“LFT201-D智慧用电安全探测器+LDU301无线数传DTU”1套；
B、当总监测回路数超过15路时，各监测回路分别配置1台“LFT201-D智慧用电安全探测器”,另在配电室独立配置1台“CDG302云网关”，并经通信总线实现前者与后者的网络连接;
3）、功能实现：监测回路“三相电流+三相电压+ABCN相线接头温度”等信息的综合采集、无线上传、安全监测及电能管理。

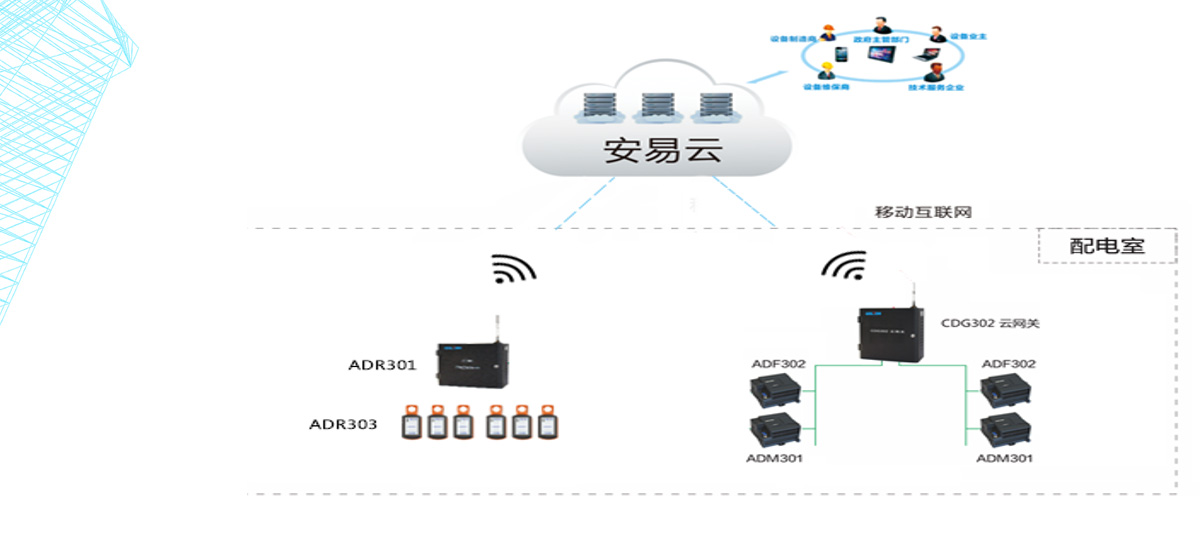

3、大中型配电室（有高压柜或低压柜数量超过10面）
1）、监测部位：高压柜开关下侧三相接头及出线三相电缆接头位置；低压进线柜回路及馈线柜重要负荷回路；
2）、设备配置：
A、高压柜配置：高压开关下侧三相接头及出线三相电缆接头的位置分别配置1只“ADR303无线测温探测器”，另集中独立配置1台“ADR301无线测温接收器”，通过无线方式实现所有测温探测器的集中信息收集；
B、低压柜配置：需要负荷监测的回路分别配置1台“ADM301电力探测器”,需要监测开关上下接头温度的回路所对应的柜体内分别配置1台“ADF302低压电气温度探测器”，即可实现96点的温度监测；
C、设备组网：
● 有主机模式：配置1台GDZ201监控主机，经通信总线与ADR301、ADM301、ADF302进行网络连接，构建现场用电安全监控系统，并经主机实现信息的无线上传;

主要功能：

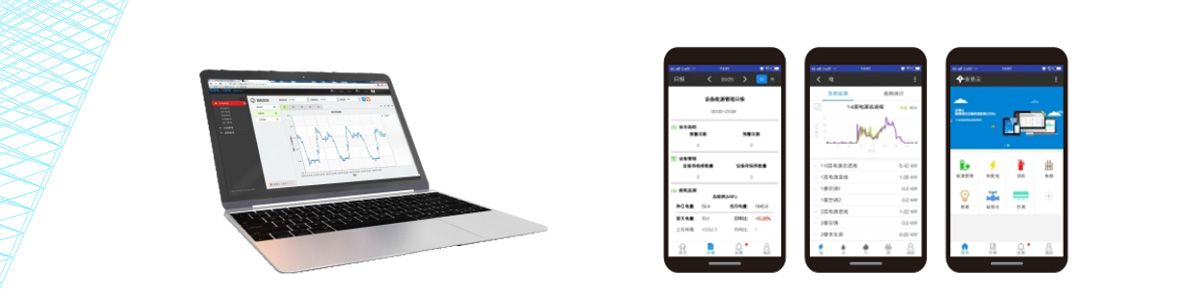

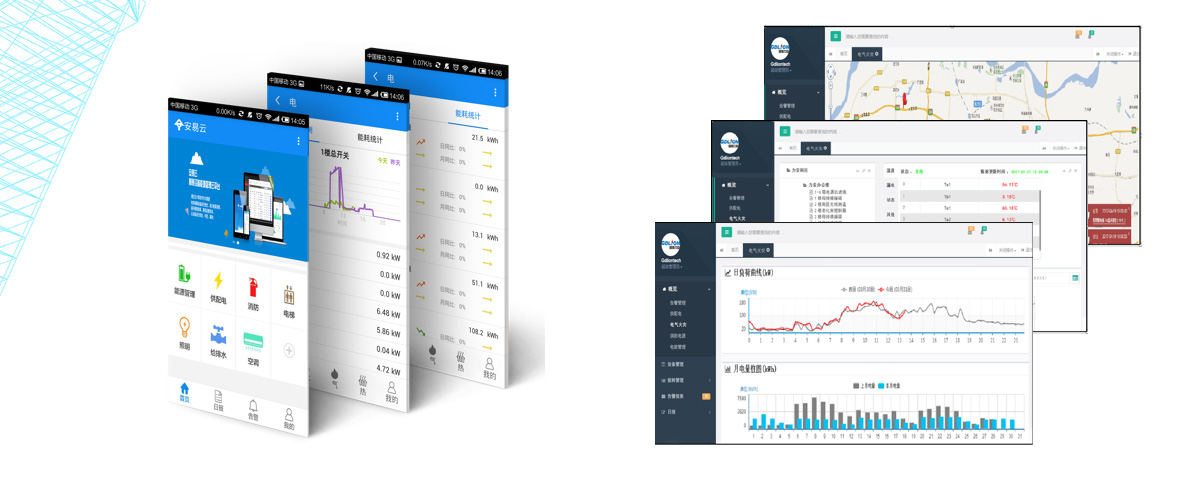

   1、实时监控：客户可通过手机APP和PC客户端实时监控电气设备安全状态参数，实现电气设备的透明化监测管理，随时随地掌控电气设备的健康状况及能效情况；

   2、故障报警：当系统诊断出电气安全异常时，精确定位，及时以界面消息、短信、邮件、电话等方式通知用户；

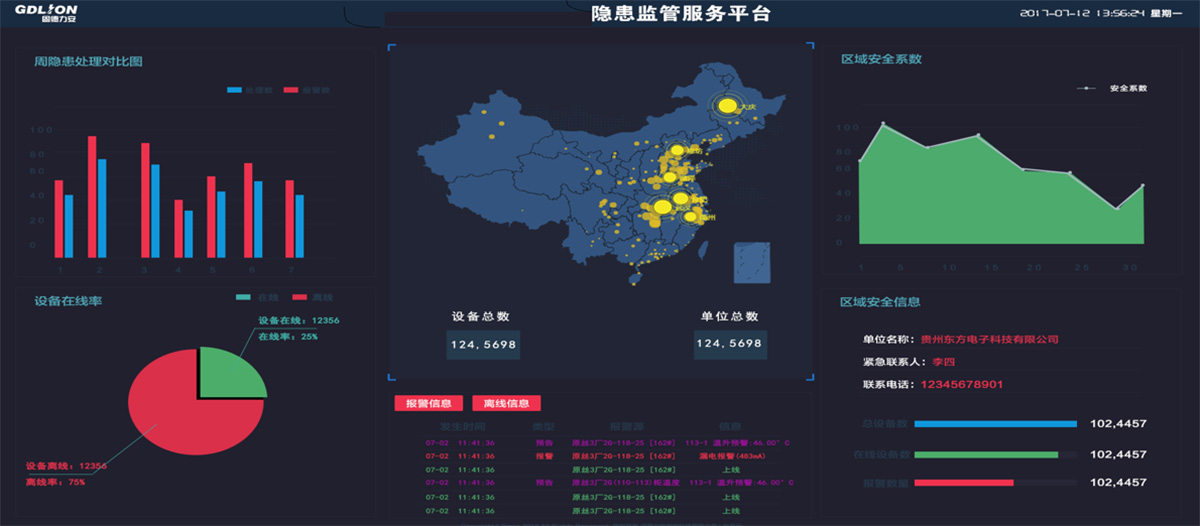

   3、大数据分析：基于大数据的分析处理，多维度预测电气安全状态趋势，为用户进行电气安全评估、隐患分析、系统优化、能效管理及整体用能情况提供数据支撑；

   4、服务托管：基于本系统支持第三方代维服务托管。

应用效果：
移动值班室、掌上监控中心！电气火灾降至0事故，管理效率提升400%！

大数据应用为监管部门提供准确及时的决策及监管依据！

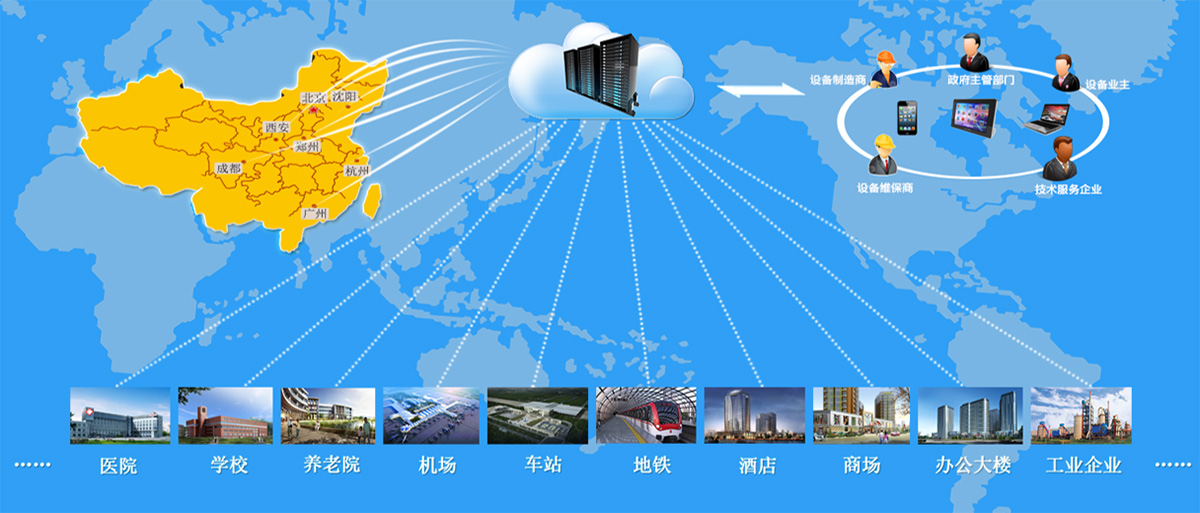

使用范围：
本系统广泛适用于适用于医院、学校、文保单位、宾馆饭店、商场超市、专业市场、农贸市场、养老机构、写字楼、办公楼等建筑单位，危险化学品生产、储存、经营场所及工业企业等。

贴心服务：

1、安装前调查和检测：在产品安装前对用户的用电现状进行调查和检测，给用户提供适合实际用电情况的产品配置方案，解决用户用电工作上的重点、痛点和难点，让智慧安全用电使用户更安全。

2、给用户一个满意施工：结合用户电气设备情况，在完成智慧用电安全设施安装后对监控区域内的开关、线路及卫生进行整理，消除潜在电气隐患。

3、专业服务本地化：公司在本地配置专业的技术服务人员，对用户安装智慧用电安全设备后可能出现的问题提供2小时内的专业服务，满足用户的需求。

4、远程服务支持：公司将对用户出现电气隐患没有及时排查的用户提供远程电话通知服务，避免隐患扩大。
